一、KITOZER（开拓者）电气漏电火灾报警系统概述
“电气漏电火灾报警系统”又名“电气火灾报警系统”或“漏电火灾报警系统”，是能准确监控电气线路的故障和异常状态，发现电气火灾的火灾隐患，及时报警提醒相关人员消除这些隐患，并且可以通过远程控制切断负载用电。电气火灾发生主要是电流变化和电气线路温度变化，针对以上两种情况，电气火灾监控系统由电气火灾监控主机、电气火灾探测器（监控模块）、剩余电流探测器、温度探测器组成。
二、电气火灾监控系统的原理
当电气设备中的电流、温度等参数发生异常或突变时，终端探测头(如剩余电流互感器、温度传感器等)利用电磁场感应原理、温度效应的变化对该信息进行采集，并输送到监控探测器里，经放大、A/D转换、CPU对变化的幅值进行分析、判断，并与报警设定值进行比较，一旦超出设定值则发出报警信号，同时也输送到监控设备中，再经监控设备进一步识别、判定，当确认可能会发生火灾时，监控主机发出火灾报警信号，点亮报警指示灯，发出报警音响，同时在液晶显示屏上显示火灾报警等信息。值班人员则根据以上显示的信息，迅速到事故现场进行检查处理，并将报警信息发送到集中控制台。
三、电气火灾监控系统的组成
电气火灾监控系统的基本组成应包括：电气火灾监控设备、剩余电流式电气火灾监控探测器以及测温式电气火灾监控探测器等三个基本产品种类所组成。
1、剩余电流式电气火灾监控探测器又由监控探测器和剩余电流互感器(分对插式、闭合式两种)所组成；测温式电气火灾监控探测器由监控探测器和测温传感器所组成。

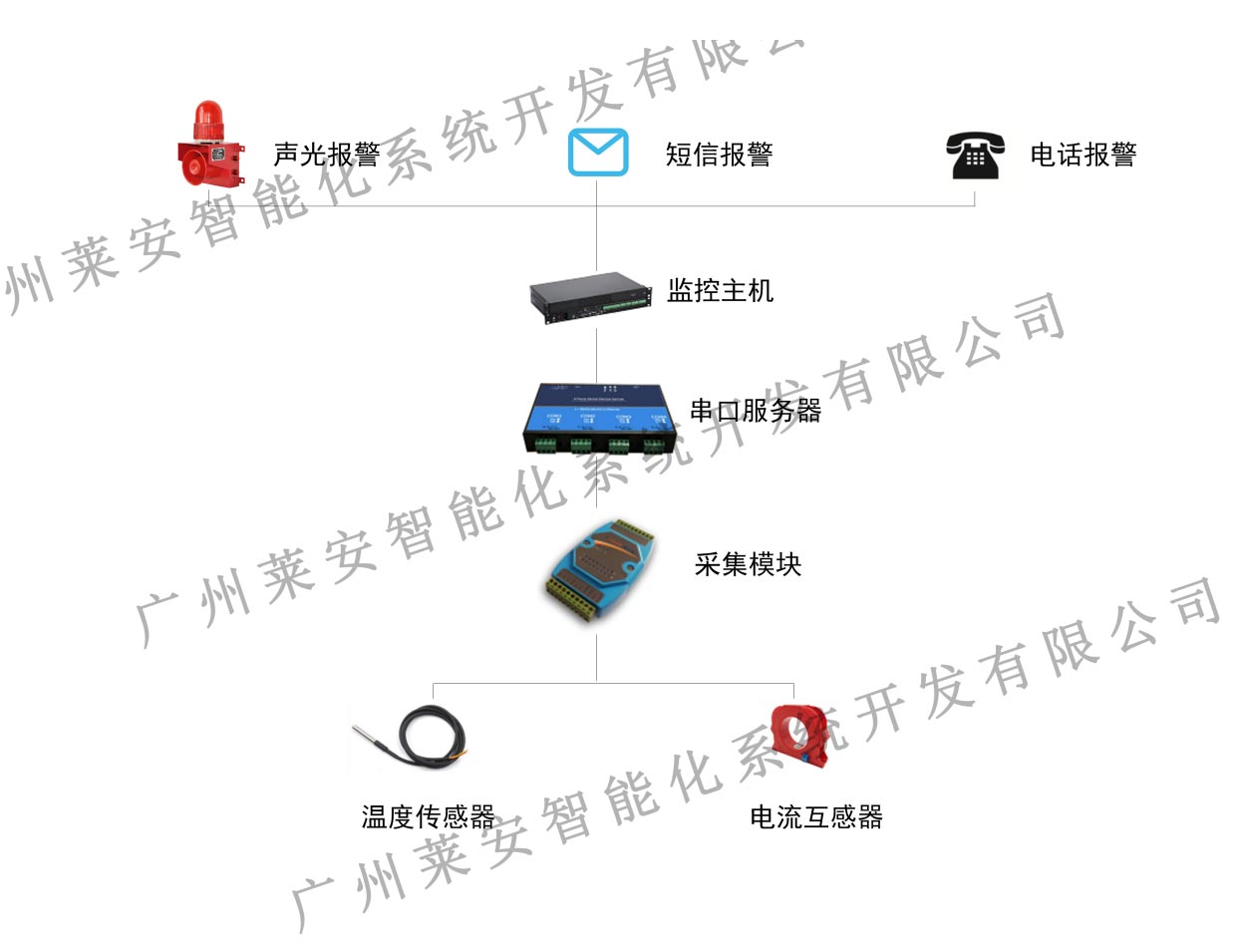

2、剩余电流式电气火灾监控系统采用分层分布式结构，由站控管理层、网络通讯层和现场设备层组成。各电气火灾监控探测器通过屏蔽双绞线RS485接口，采用MODBUS通讯协议总线型连接接入通讯服务器，然后通过五类线TCP/TP协议进入工业交换机，然后通过光缆到达监控主机。
（1）现场设备层主要是连接网络中用于电参量采集测量的各类型的仪表和保护装置等，也是构建该监控系统必要的基本组成元素。不仅肩负着采集数据的重任，同时也是执行后台控制命令的终端元件。
（2）通讯控制层主要是由通讯服务器、接口转换器件及总线网络等组成。该层是数据信息交换的桥梁，组网方式灵活，支持点对点的通讯、现场总线网络、以太网等类型的组态网络。通讯服务器主要用于直接对现场仪器仪表转达上位机的各种控制命令，并负责对现场仪器仪表回送的数据信息进行采集、分类和存储等工作，如电压/电流等电参量、输入开关量状态、修改仪表内部参数或各种控制继电器断开/闭合的操作命令等;微机保护装置主要是为保证上位机的正常工作，避免网络中不稳定信号对其造成的干扰或破坏;接口转换器件则是由于现场仪表或其它系列的装置与上位机的通讯接口存在差异，需要进行转换方可进行数据交换。
（3）管理测控层是针对监控网络的管理人员，该层直接面向用户。该层也是系统的上层部分，主要是由电气火灾监控系统软件和必要的硬件设备如计算机、打印机、UPS等。其中软件部分具有良好的人机交互界面，通过数据传输协议读取前置机采集的现场各类数据信息，自动经过计算处理，以图形、数显、声音等方式反映现场的运行状况，并可接受管理人员的操作命令，实时发送并检测操作的执行状况，以保证供用电单位的正常工作。

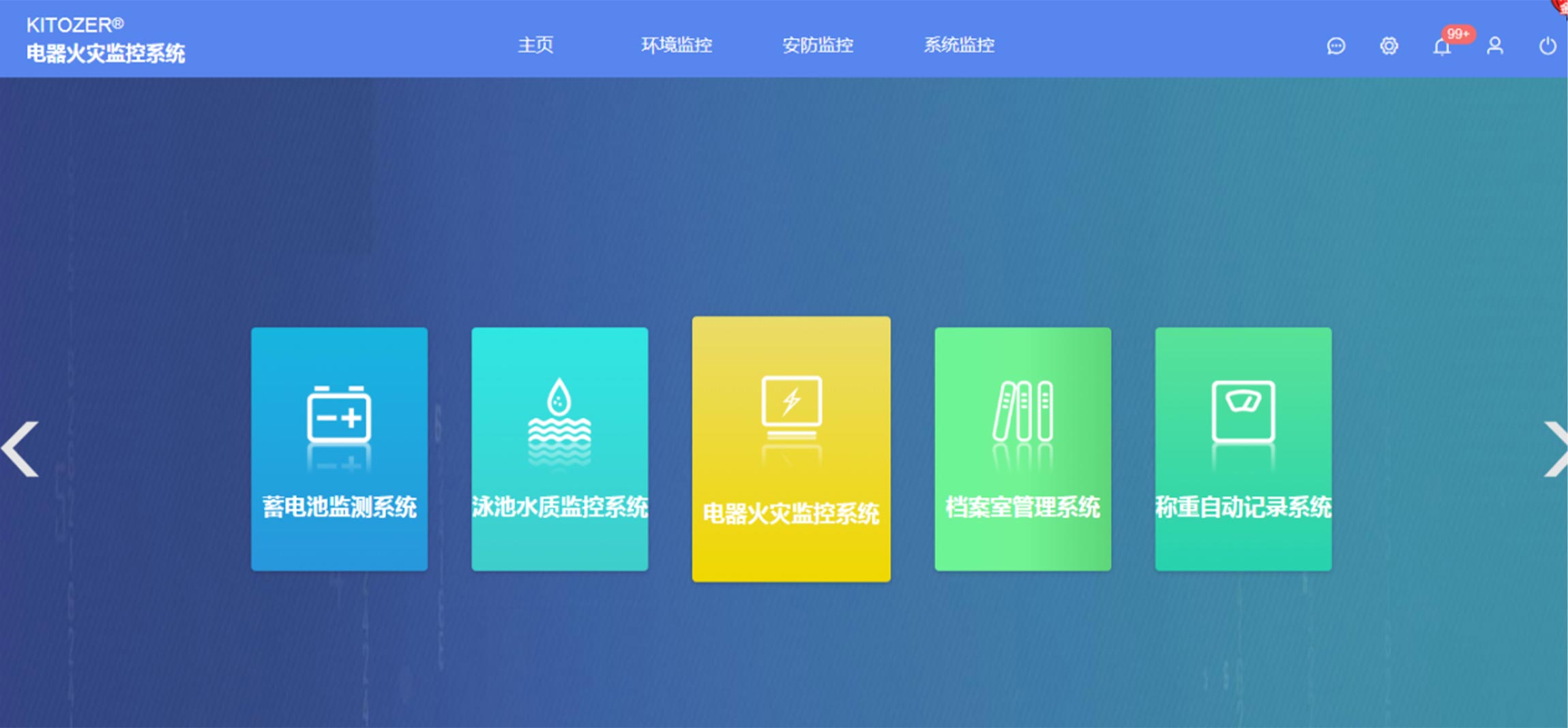

四、系统界面
系统采用图形化显示界面，提供柱状图、实时曲线、历史曲线等显示手段，使用户观察数据更加直观和方便。
1.设备配置
该功能是使用软件的第一步。点击主界面中的<设备配置>按钮进入界面。
2.权限管理

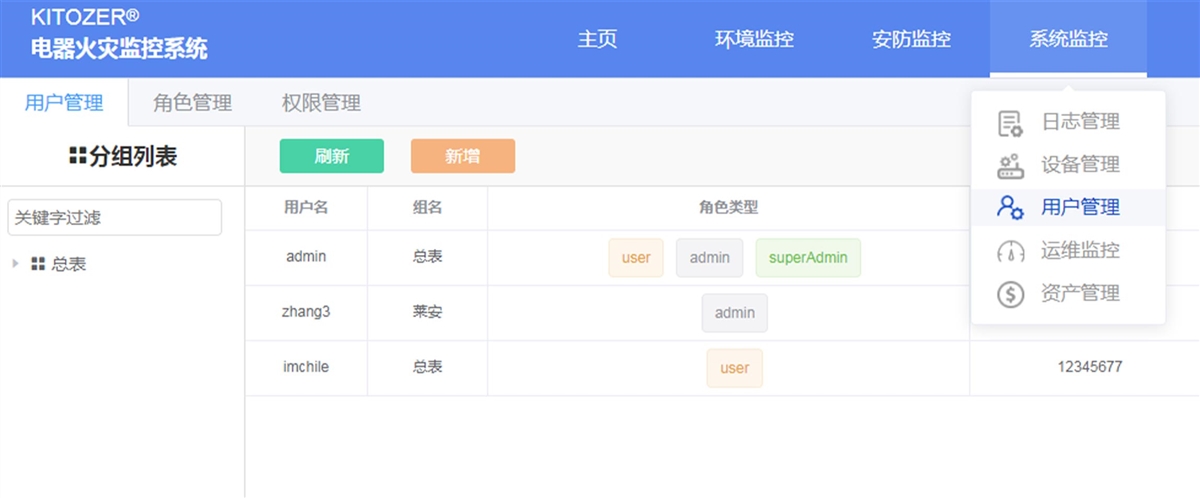

软件操作用户的权限管理，可以进行用户的添加、删除、修改密码、注销用户操作。在主界面点击<权限管理>按钮进入界面。
3.实时监测

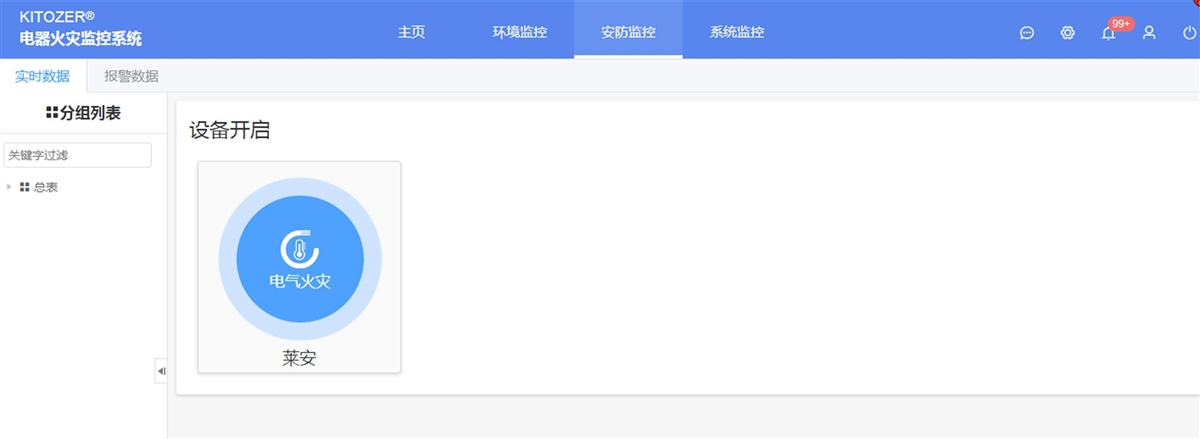

软件的主功能和主界面，在该界面中用户可以实时查看当前系统中各温湿度传感器的数据及报警信息。点击<实时监测>按钮，显示该界面。
4.报警查询

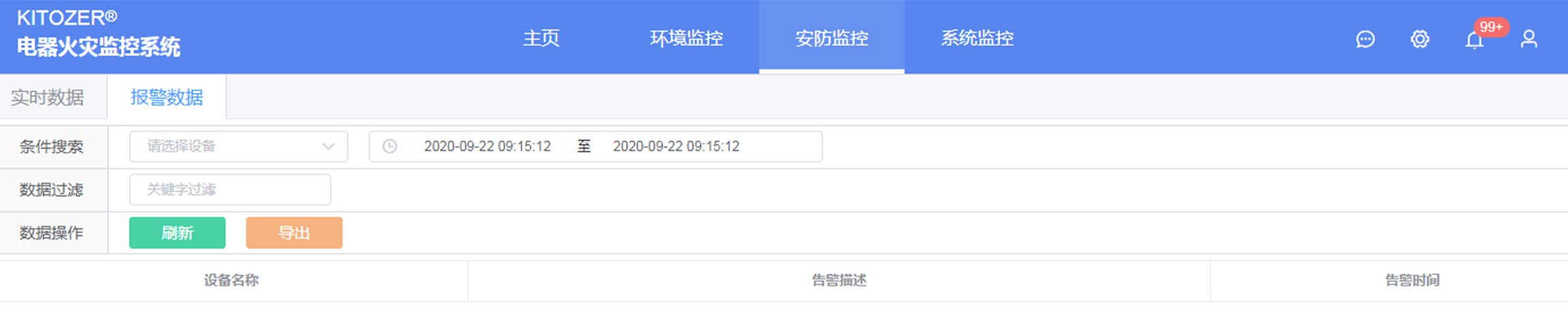

查询历史报警信息。点击<报警查询>进入界面。在该界面中，用户可以通过选择设备标识和时间段来查询相关历史报警信息。点击<导出>按钮，将查询到的报警信息导出到Excel表格中。
5.短信设置
进行短信报警及其相关的各项设置。
五、电气火灾监控系统的特点
1.多级故障预警
多级故障预警机制，平台一旦监测到系统发生异常，立即以短信、自动语音电话、手机APP消息推送报警信息。
2.多种监管方式
系统支持本地监管和云监管方式，可通过PC端、手机APP、手机短信语音等多种方式接收和了解用电安全信息
3.大数据分析
 基于云平台存储电气线路的各种数据，结合大数据分析技术的应用，对电气安全隐患进行专业的分析。
4.消防安全隐患评估
定期提供系统运行安全隐患评估报告，帮助客户对电气线路安全隐患和原因进行分析和整改。
六、系统的优势
1.电气火灾监控系统属于先期预报警系统，与传统火灾自动报警系统不同的是，电气火灾监控系统早期报警是为了避免损失，而传统火灾自动报警系统是为了减少损失。所以，这就是说为什么不管是新建或是改建工程项目，尤其是已经安装了火灾自动报警系统的单位，仍需要安装电气火灾监控系统的根本原因。
2.消防设备电源监控系统足实时的对消防设备的电源进行监控，通过检测消防设备电源的电流、电压值和开关量，从而判断电源设备足否有断路、短路、过压、欠压、过流、以及缺相、错相、过载等故障并报警、记录的监控系统。从而有效避免了火灾发生时，消防设备无电可用的尴尬情况，更大限度的保障了消防联动系统的安全性。
七、应用范围
适用于智能楼宇、高层公寓、宾馆、饭店、商厦、工矿企业、国家重点消防单位以及石油化工、文教卫生、金融、电信等领域。
八、工程案例
西安某大厦电气火灾监控系统工程
该项目为新建办公楼，共1栋，地上10层，地下3层，含车库，项目总投资189.37万元。
电气火灾监控系统能有效地对漏电及由于漏电可能引起火灾进行预报和监患。有利于企业节约人工成本，提高工作效率。
1.系统需求分析
探测漏电电流、过电流、超温度等信号，发出声光信号报警，准确报出故障线路地址，监视故障点的变化。储存各种故障和操作试验信号，显示系统电源状态。
2.参考标准
本系统符合中华人民共和国国家标准GB14287. 1-2005《电气火灾监控系统第1部分：电气火灾监控设备》。
3.系统结构
电气火灾监控系统是本公司自主研发的用于接收剩余电流式电气火灾探测器等现场设备信号，以实现对被保护电气线路的报警、监视、控制、管理的运行于计算机的工业级硬件／软件系统。本系统应用于大型商场、生活小区、生产基础、办公大楼、商场酒店等区域的消防控制中心，对分散在建筑内的探测器进行遥测、遥调、遥控、遥信，方便实现监控与管理。本系统采用标准的Modbus现场总线将具有通信功能的探测器相互连接起来，当现场保护线路中的被探测参数超过报警设定值时，能发出报警信号、控制信号，能指Ws示报警部位并保存报警信息。
西安某大厦工程项目的现场共有剩余电流式监控器278只，分别分布于地上楼层、地下楼层和停车场，现场仪表采用总线方式接至位于地下室的电气火灾监控系统。本系统具有安装运输方便、性价比高、维护方便等优点。
随着智能建筑的发展及电力的广泛应用，人们对安全的意识认识越来越高。公共建筑安装漏电火灾系统是智能化建设的必然趋势。电气火灾系统有利于发现安全隐患，及时处理安全隐患，将火灾防患与未然有着重要的意义。系统投入运行以来，发现和整改了隐患100多处，为某大厦的消防管理提供了科学的依据，受到了客户好评。

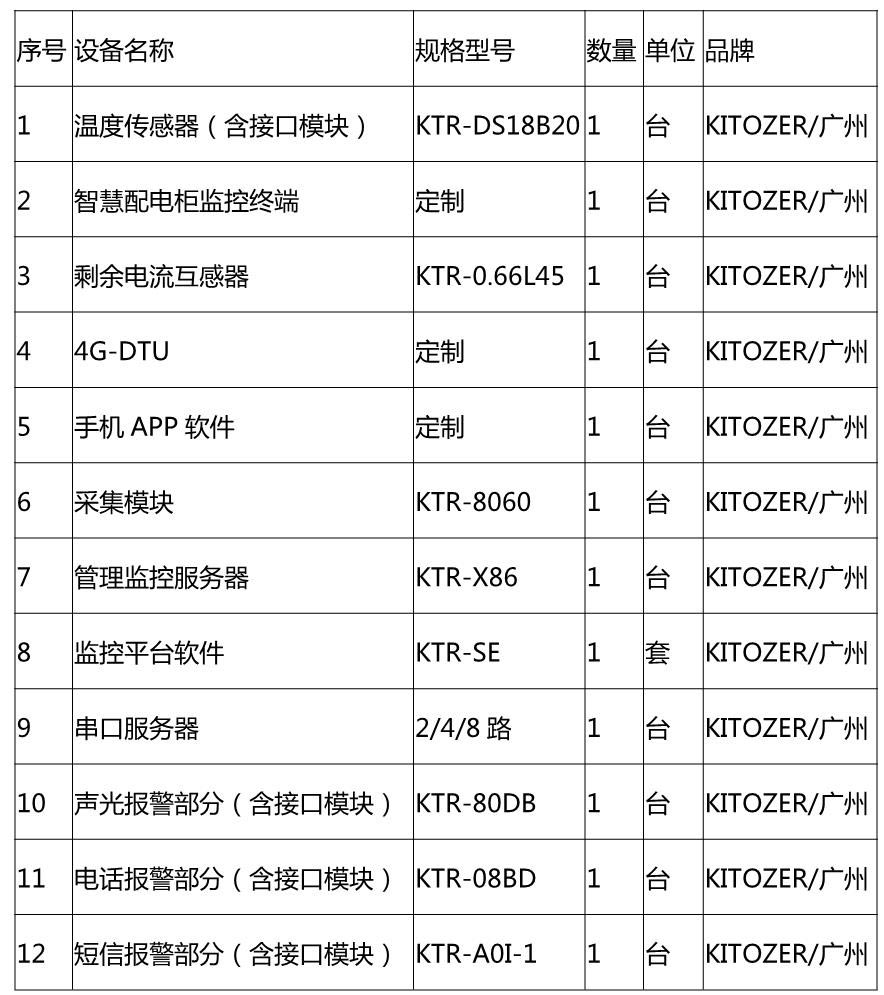

九、配置清单
十、主要技术参数
1.管理监控服务器
产品型号：KTR-X86
CPU：J1900
USB：4个USB口
IO通道：6DI 2 DO
硬盘：机械硬盘500G (可选配固态硬盘120G或240G)
以太网口：1个10/100/1000M以太网口
电源输入：AC 220V
功耗：<80W
环境温度：-10℃～50℃
环境湿度：10%～90%RH，无凝露
静电防护：接触放电:±6KV；空气放电:±8KV
EFT防护：±2KV
长×宽×高：440MM × 280MM × 44MM
内存：1xSO-DIMM，DDR3 1333MHz Memory，4G(可选配8G)
串口：2个RS232，6个RS485串口
2.采集模块
产品型号：KTR-8060
隔离电压：5000VRMS
输入阻抗：3KΩ/0.5W
计数通道： 8
输入频率： 100 Hz
脉冲宽度： 5 ms
触点容量：（交流）250 V/3 A
触点容量：（直流）30 V /3 A
接通时间(典型)：3 ms
断开时间(典型)：1 ms
绝缘电阻：1000 MΩ（500VDC）
RS-485通讯接口（2线制）
输入阻抗：3KΩ/0.5W
电源要求：+9V~+36VDC
功耗：1.9W/24VDC
械特性：ABS塑料外壳，标准DIN导轨安装
工作温度：-10~70℃
存储温度：-25~85℃
湿度：5~95%，无结露
3.温度传感器
产品型号：KTR-DS18B20
传感器类型：数字传感器
监测温度：-55~125℃
输出类型：1-Wire
电源电压：3V~5.5V
分辨率：12bit
精度：±0.5℃（±0.2℃）
测试条件：-10~85℃（-55~125℃）
工作温度：-55~125℃
安装类型：通孔
特性：单触发，输出开关，可编程极限，可编程分辨率
4.剩余电流互感器
产品型号：KTR-0.66L45v
剩余电流：CT一次电流0-5A,
二次输出：电压1V或电流2mA, 20mA
额定工作电压：AC0. 66KV (等效AC0. 69kV, GB/T156-2007)
环境温度－30℃~70℃
耐温：120℃
电流范围：10mA-1000mA
比差值：≤±0. 1%
5.串口服务器
产品型号：2/4/8路
串口速率：4800到115200可配置
电源：5V DC
尺寸(L×W×H)： 40×30×16(mm)
工作温度：工业级：-25~75°C
支持域名解析，TCP Client和UDP模式时，可使用域名访问远端
支持协议：Ethernet、ARP、IP、UDP、TCP、DHCP、DNS
配置方式：支持网络配置
