一、工程概况
    系统的设计目标是要根据银行的要求，对于重点部位如办公区、通道出入口、走道等进行实时的监控，监控工作人员和客户的活动并记录活动情况，能够回放录像并能够清晰的显示柜员和客户的面部特征，同时实现视频入侵报警功能，在发生报警时能够进行视频复核。
二、系统设计原则及依据
(一)设计原则
1．先进性
本项目系统工程所采用产品设备性能指标符合现有更新、更广泛应用的国家标准或国际标准，以确保产品的品质符合标准并具有优秀优势。
系统的设计配置除了依照国家的有关标准外，还特别注意根据本系统的总体结构要求进行配置设计，认真分析本项目功能、用途以及今后发展要求，进行子系统的规划，并注重各个系统的先进性，保证建成后的项目能适应以后发展的需求，建立相应的软、硬件平台，实现信息共享、资源共享和科学管理。
2．开放性
本系统建立在开放式的技术平台上，采取具有国际认可的标准技术和统一化数据格式，采用开放技术，具有良好的互操作性和扩展性，所选用的设备均支持多种协议。
选用符合国际标准的系统和产品,保证系统具有较长的生命力和扩展能力,满足将来系统升级的要求。
系统软、硬件配置尽可能采用模块化、开放式结构，以使用系统灵活组网、扩展和系统能力提升的需要。
3．可靠性
所有采用的技术与产品，都是已经被证明为成熟的而且面向工程是稳定的，在工程方案的设计中也必须考虑工程中所可能遇到的各种情况，避开造成不稳定性的可能，采用各种措施建造一个高可靠性系统。
系统所采用的产品经过严格国家权威部门的检验或国际第三方认证，并且目前广泛应用、性能价格比高的产品或设备，保证设备的高可靠性。
系统配置采用有长期动态寿命的知名产品，回避使用短期过渡性技术产品。使系统既能满足当前的需要，也能适应科技的进步，随着时代的发展，其智能化程度也不断提高。
4. 实用性、经济性和可操作性
在满足使用环境和使用者的功能要求的基础上，功能操作方法力求简便，软件界面力求友好，数据处理、管理模式均采用了模块化，特别方便管理人员使用。
系统设计“以人为本”，根据系统建设目标及用户实际需求，选择符合系统实际要求及功能，性能稳定的软硬件产品，并不一味追求更先进，经过深入分析实际需求，选择更合理的性价比的产品或设备经过缜密的设计与施工，确保系统达到先进水平。
系统设计注重方便管理人员的操作，采用多种措施保证操作的便利性。如尽可能采图形化操作界面或汉化操和界面。
尽可能采用自动化较高，集成度较高的管理软件，降低管理人员的工作强度，提供更佳管理方案。
系统设置综合平衡，主要系统达到国内先进水准。系统设置除考虑建设时的一次性投资外，还充分到考虑系统运行时的运行成本，并使之达到更小化。
5. 易维护性
系统采用模块化设计结构形式，维护简单，维护工作量小，维护强度低。
系统设备配置在保证系统先进性、可靠性的同时，系统可维护性强，配件产品的容易在市场上找到，配件又具有一定的普通性，确保系统生命周期长。
6.可扩展性和可升级性
系统设计遵循全面规划和分步实施原则，考虑到系统中的数据和信息流随着设备增加会呈指数增长，需要系统有很好的可扩展性，并能随技术的发展不断升级。设计应全面、周到、注意预留预埋到位并有充分余量，以适应未来发展的需要。
该系统的总体结构将是结构化和模块化的，以满足通用性和可替换性。同时系统采用模块化设计，分布式实施的方法。具有很好的兼容性和可扩充性，既可将不同厂商的设备产品集成在一个系统中，又可使系统能在日后得以便捷地扩充，也可集成新增的其它厂家的系统及设备。
（二）设计依据
本设计遵循以下标准、规范和规定：
1．《银行营业场所安全防范工程设计规范》GB/T16676-96
2．《银行营业场所风险等级和防护级别的规定》GA38-92
3．《民用闭路电视系统工程技术规范》GB50198-94
4．《民用闭路监控电视系统工程技术规范》GB02198-94
5．《电子计算机机房设计规范》GB50174-93
6．《安全防范工程程序与要求》GA/T75-94
7．《中华人民共和国公共安全行业标准》GA38-92
8．《中国电气装置安装工程施工及验收规范》GBJ232-90.92
9．《建筑物防雷设计规范》GB50057-94
10．甲方要求
三、系统设计

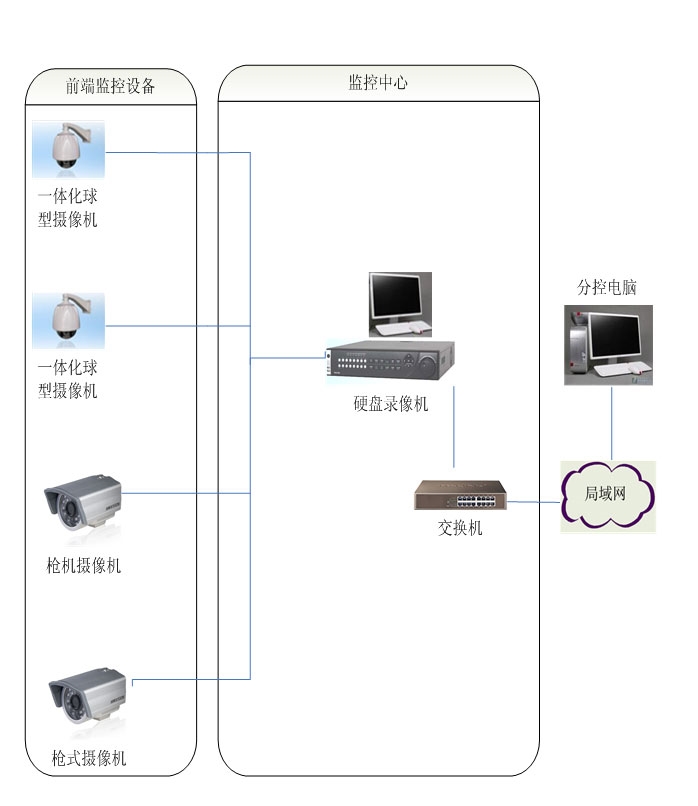

（一）系统拓扑图
（二）图像和控制信号传输部分
系统视频信号传输采用SYV-75-5-128同轴电缆，以保证图像信息的准确传输。控制线设计采用RVV4*0.5圆形屏蔽电缆。
（三）监控中心
监控中心主要由1台十六路数字硬盘录像机，一台16路报警主机。
设计整个录像资料可以连续保存30天。
四、系统特点及功能
（一）系统特点
1．简便易懂——系统操作极为简便，采用中文界面，具有中文提示，操作人员可以根据屏幕提示进行系统操作。
2．功能完善——口令保护、视频图像定格、视频图像抓拍、保存、报警处理、 实时动作控制等众多功能。
2．扩容方便——如需增加摄像点的数量，系统直接增加摄象机、数字硬盘录象机即可。
3. 独立分控——允许多个用户同时使用本系统，互不干扰。
（二）系统功能
   1．监视功能：单独显示器可单画面，多画面（1、4.、9、16.画面）实时显示每个摄像机摄取的图像。
   2．切换功能：可手动切换每个画面、并可自动切换；并且画面停留时间可随意设置。
   3．遥控功能：在硬盘录像机上可遥控任意摄像机的转动（上、下、左、右及水平自动）以及镜头的变焦等动作，整个过程鼠标完成。
   4．实时录像功能：每台数字硬盘录像机均可对图像和声音进行存储，具有手动录像、时间表录像、视频检测报警录像、报警输入录像等录像功能以及循环录像多种录像方式。
   5．回放功能：可回放各种方式存储的图像，可按日期进行检索回放，按录像类型检索回放，并且回放与录像可同步进行。
   6．联网功能：系统通过LAN、Internet\ISDN等网络方式，可进行实时远程视频监控、录像回放、远程录像。

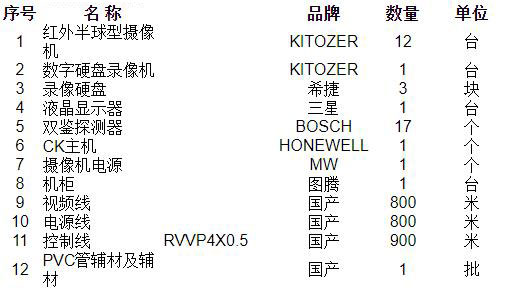

五、系统设备清单
六、主要设备性能简介
1..  700线模拟红外半球
采用高性能SONY CCD
支持自动白平衡功能，色彩还原度高，图像逼真
支持自动彩转黑功能，具有四种红外照射距离供选择，实现昼夜监控
信噪比高，图像画面干净、悦目
支持自动电子快门功能，适应不同监控环境
支持自动电子增益功能，亮度自适应
多种红外距离可选择
5.高清录像主机
支持1080P高清预览
HDMI视频输出分辨率更高达1920×1080
VGA视频输出分辨率更高达1920×1080
支持TV、VGA、HDMI同步输出
所有模拟通道支持D1实时编码
支持智能行为分析扩展
采用Dahua云台控制协议时，可以通过鼠标实现三维智能定位功能
支持预览图像与回放图像的电子放大
支持按事件查询、回放、备份录像文件，支持图片本地回放与查询
支持录像回放时智能搜索功能
支持数字水印
支持一键开启录像功能
支持更大16路D1录像同步回放
支持录像定向存储
支持8个SATA接口
七、施工方案
施工过程可分为四个阶段：即施工准备、施工阶段、调试开通和竣工验收阶段。结合本公司的实际情况，制定本流程。
（一）施工准备
1. 学习掌握相关的规范和标准
严格遵守建筑弱电安装工程施工及验收规范和所在地区的安装工艺标准及当地有关部门的各项规定。
2. 熟悉和审查图纸
施工前认真考察施工环境，实地测量每个信息点，做出详尽的施工图纸，尽量做到牢实、防盗、美观、不易触及。施工图纸经学校审核同意后按图施工。
3. 劳动力的准备
1) 根据确定的现场管理机构建立项目施工管理层，选择高素质的施工作业队伍进行该工程的施工。
2) 对工人进行必要的技术、安全、思想和法制教育，教育工人树立“质量第一，安全第一”的正确思想，遵守有关施工和安全的技术法规，遵守地方治安法规、学校规章制度。
4. 材料准备
1）根据施工组织设计中的施工进度计划和施工预算中的工料分析，编制工程所需材料用量计划，作好备料、供料工作和确定仓库面积及组织运输的依据。
2）根据材料需用量计划，做好材料的申请、订货和采购工作，使计划得到落实。组织材料按计划进场，并作好保管工作。
3）施工材料的发放、使用、管理，制订严格的材料领料制度，做到按需领料、按当日施工量领料，防止材料出库后造成的丢失损坏和污染。
（二）工期保证措施
1. 在确保质量和合理施工顺序的前提下，必要时组织连续施工，以充分利用有限时间。
2. 制订工期控制计划；按现场指挥部确定的工期进度计划，每天进行自检，每周作一次工期分析，确保施工进度。
3. 实行工期承包制，各工种要按下达的施工任务单承包工期，对提前工期的给予奖励，对拖延工期的给予处罚。
3. 公司根据施工现场需要，随时另调所需的技术工人，保证现场用工。
4. 公司成立专项施工领导小组，由公司总经理或有关部门领导参加支持与监督项目经理部，每周召开一次现场办公会，重点检查施工进度计划的执行情况，如有问题，由公司专项领导小组提出解决的措施, 限期解决确保工期的按时或提前完成。
5. 承包班组，若完成不了规定的工期，则对其进行相应罚款。
（三）工程质量保证体系
 严格按“施工组织设计质量管理体系”进行施工，它是工程施工的质量保证。运作程序包括：客户需求分析、系统方案设计、系统工程设备施工安装与调试、客户培训、系统交付运行、跟踪服务等，给客户提供全方位优良的全过程服务。
1、质量保证措施
（1）明确质量职责
项目经理：主持全面工作，确保工期及工程质量，确保全面履行项目合同的要求，控制工程成本开支，确保质量体系在本工程部内有效运行，对施工安全负直接责任。
