随着电力行业投人的进一步加大,在冶炼煤矿等大中型企业中,电力电缆得以广泛应用,其中电力安全配送至关重要 , 随着电力负荷的不断增加，输电电缆接头温升问题,易对生产带来安全隐患,成为电力安全配送过程中主要的监测点 ，一旦电缆接头过热造成短路,容易导致大面积电缆烧坏,使设备停机,造成重大经济损失。目前电气开关柜、高压电缆及接头、大电流接点等易发热位置的定期监测均需人工进行，缺乏及时有效的跟踪监测手段，设备的安全可靠性得不到有效的保证，同时设备检修维护工作也非常大，尤其是开关柜不能得到有效的检测，由于是封闭式的，只能对外部测温，不能直接有效的对开关柜内部发热点做及时有效的监测。实现温度在线监测是保证高压开关柜及电缆安全运行的重要手段，因此安装一套在线温度监测系统是非常必要的,根据此次实际情况结合综合保护系统可以更提高电站自动化水平，真正的实现无人职守。
火灾事故大部分是由于温度过高引起的，通过对电缆头或电缆本身的连续温度测量,能够预测电缆头或电缆本身的故障趋势，及时提供电缆故障部位检修指导。
KITOZER-2300高压电缆温度在线监测系统通过对电缆接头或电缆本身的连续温度测量，能够预测电缆头或电缆本身的故障趋势，及时提供电缆故障部位和检修指导，还可接入各种环境探测器(离子烟雾传感器、微波红外传感器、浸水探测器等)，及时发出预警信号，从根本上避免了电缆事故的发生。采用了当今先进的通讯技术、微处理器技术、数字化温度传感技术及离子感烟技术。独创设计的低温、强电场、潮湿环境运行技术。避免了电缆沟内强大电场的干扰，完整安全地把数据传送至监视终端。因此，该系统是一种高可靠性的分布式电缆在线监测系统。

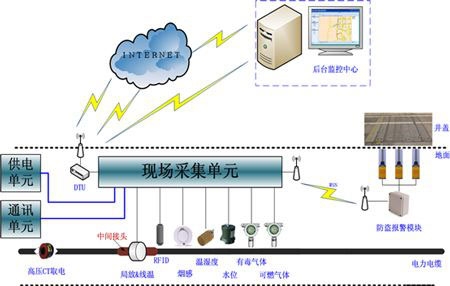

电缆温度监测系统是由温度监测器、上位计算机、温度采集电缆三部分组成
(一) KITOZER-4温度监测器
循环显示各测点的温度数值，可带两条测温电缆，共计128个
测温点。
1.工作电压: 220VAC 功率: s10W
2.工作环境: -40°C~85C
3.有四路开关量输入，可分别接入各种环境探测器(离子烟雾传感器、微波红外传感器、浸水探测等)
4.2路报警
5.通过485总线或光纤可把采集到的温度数值上传至监控计算机
6.通讯总线采用完全隔离措施，能经受的电压冲击典型值为1500VRMS/分钟或2000VRMS/秒.
(二)线性温度采集电缆
铺设在电缆接头处或者沿电缆走向铺设,连续实时的采集电缆接
头的温度值或整条电缆的温度场分布情况,每个温度采集点都有固定的、唯一的编码。信号都经过高压隔离，不受强电磁场干扰。
性能指标：
1、测温范围: -55C~+127C。
2、测温误差:小于0.5 C (全量程范围)。
3、测温分辨率: t0.1C。
4、耐压值:温度传感器可经受ESD 10000V高压
5、最大长度:≤600 米。
6、监测点数:一条采集电缆能够监测64个点的温度。
通讯网络:为了与其它系统更好地连接，本系统采用标准通讯接口和通讯协议: RS485或光纤通讯。
监控主机:根据系统的要求可以放置于当地，也可以放置于集控中心站或者调度中心。
KITOZER-2300集中监控软件:安装在监控主机,界面模拟现场情况，可直观的、实时的显示各采集点的工作状态及每个测点的历史曲线查询，并可设定报警温度值，通过声、光进行报警。
1、数据通讯
2、实时温度巡检显示
3、实时 曲线
4、温度超 上限报警
5、历史曲线查询
6、网.上数据发布
7、曲线画 面打印
8、 权限管理
（三） KITOZER- 4电缆温度监测器
采集测温电缆的温度数值，监测器的LED数码显示屏循环显示出每个探测点的温度值,通过连续监测电缆各个监测点的运行温度，可确定各个探测点处的发热程度。通过RS485方式上传到监控计算机,方便运行人员能够对电缆温度进行准确地巡检,对电缆运行状态能够及时地掌握。
具有超温度上限报警等功能，当发生超温报警时,一-个继电器型的报警接点闭合输出,用于接通报警警笛进行报警。该接点能够接220V交流供电的信号警灯。如果监测器配置有声光报警器，发生超温时，采集到的温度超过设定的报警温度上限时，则声光报警器同时动作，温度报警.上限可以通过计算机来设置报警温度上限。
监测器不但能实现对电缆温度的实时监控,还可采集多路开关量信息
(离子烟感探测器、明火探测器、红外/微波探测器、浸水传感器)，可实现离子烟感探测、明火探测、红外/微波探测、浸水探测、小动物和非法人员的进入等。
通过对以上信息的采集和分析可看到，此系统不但能对电缆过热引起的火灾能够早期预测，而且能对电缆周围环境进行有效监控,起到早期预警的目的。
下图为监测器接线端子面板图:
A、电源接入端子:电源为220V交流输入，标有接地的端子为机壳地，可接入大地。
B、数据采集端子:接入数据采集电缆，电缆的屏蔽层的接G端;红色线接V端;黑色线接D端。
C、开关量接入端子:外部开关量接入，接声光报警、烟雾监测、红外监测、电缆沟进水等等。
D、报警输出端子:够接220V交流供电的信号警灯。
E、通讯端子:RS485通讯方式，把传感器采集到的数据上传到监控计算机。
温度监测器的性能指标:
报警输出: 1个(无源接点)
250VAC、0.6A
或 24VDC、5A。
通讯方式: RS-485
工作电压:交流220VAC(无需电源适配器)。
工作温度: -40C~+85C。
精度: t0.5°C, 分辨率: 0.1C
测温电缆
测温电缆是通过专用的屏蔽电缆通过压接传感器的方式组成一条温度采集电缆。被测温度值直接以“单总线”的数字方式传输，大大提高了系统的抗干扰能力。其内部采用在线温度测量技术，测量范围为-55'C ~+127C,精度为+0.5C。每个温度传感器在出厂时都具有唯一的序列号，因此在一条温度采集电缆上可以同时挂接64个温度传感器，而不会出现混乱现象。
传感器外壳使用不锈钢金属壳,防水性好,导热性强，适宜在各种恶劣环境下安装使用。
传感器芯片采用美国DALLAS公司推出的一种可组网数字式温度传感器，它体积小，电压适用范围宽(3~5V)，只有一个数据输入/输出口，属于单总线专用芯片之-。
力系统高压设备在长期运行过程中常出现表面氧化腐蚀、紧固螺栓松动，触点和母线排连接处老化等问题，造成设备过热甚至出现重事故。而开关柜内有裸露高压，空间封闭狭小，无法进行人工巡查 测温，传统的测温方式都无法有效地解决这个问题。KTTOZER-II 型无线测温系统是将温度传感器安装到开关柜内的带电接头触点上,在线测量该点温度后，以无线方式将数据上传，集中显示，并实现超温报警。还可与电力自动化系统连接,用户在远端监视设备温度运行状态，系统发现设备温度异常，自动远程报警，以便及时消除事故隐患。
